Die Arbeit an pepp ist enstanden, da sich die Verwaltung jährlicher Vorkurse mit insgesamt rund 400 Erstsemestern als mühsamer, aber automatisierbarer Prozess herausgestellt hat. Der Fokus liegt also insbesondere darauf, wiederkehrende Veranstaltungen unkompliziert zu reproduzieren und verwalten, um den organisatorischen Aufwand zu minimieren. Dies sollte mindestens zur Qualitätssicherung beitragen — im Optimalfall führt es dazu, dass mehr Wert auf die inhaltliche Planung gesetzt werden kann.

Im Folgenden werden die Anforderungen an die Software detailliert beschrieben.

Anforderungsanalyse

Veranstaltungsplanung: Vorlesungen und Tutorien

Die Software muss es den Organisatoren ermöglichen, den Vorkurs in verschiedene Veranstaltungsarten zu unterteilen, z. B. Vorlesungen und Tutorien. Hierbei sollten folgende Funktionen erfüllt werden:

• Erstellen von Veranstaltungen: Möglichkeit zur Erstellung und Verwaltung von Vorlesungen und Tutorien mit Angaben zu Titel, Beschreibung, Dozent/Tutor, Terminen und zugehörigen Räumen.
• Festlegung von Zeitplänen: Unterstützung bei der Planung von Veranstaltungen, sodass keine Überschneidungen auftreten. Die Software sollte Konflikte erkennen und vermeiden.
• Flexible Anpassungen: Die Veranstaltungen müssen während der Planungsphase sowie während des laufenden Vorkurses angepasst oder aktualisiert werden können.

Raumverwaltung

Für eine reibungslose Durchführung des Vorkurses ist eine zentrale Raumverwaltung notwendig. Die Software muss dabei folgende Anforderungen erfüllen:

• Markieren reservierter Räume: Zuweisung von Räumen zu einzelnen Veranstaltungen unter Berücksichtigung der Raumkapazität.
• Konfliktprüfung: Die Software soll sicherstellen, dass keine Doppelbuchungen für Räume entstehen und dass die Raumkapazitäten den Teilnehmerzahlen entsprechen.

Verwaltung von Tutoren und Dozenten

Die Software sollte ein umfassendes Management für Tutoren und Dozenten bieten, um Verfügbarkeiten und Zuweisungen zu verwalten. Zu den Anforderungen gehören:

• Verfügbarkeitsmanagement: Tutoren und Dozenten sollten ihre Verfügbarkeiten direkt in der Software angeben können, damit ihre Zuweisungen entsprechend geplant werden können.
• Zuweisung zu Veranstaltungen: Die Software muss die Möglichkeit bieten, Tutoren und Dozenten bestimmten Veranstaltungen (z. B. Tutorien oder Vorlesungen) zuzuweisen und ihnen Benachrichtigungen zukommen zu lassen.
• Verwaltung der Rollen und Rechte: Abgrenzung der Rechte zwischen Tutoren, Dozenten und Administratoren, sodass beispielsweise nur die zuständigen Personen Änderungen an den Veranstaltungsdetails vornehmen können.

Anmeldesystem

Ein zentrales Feature der Software ist die Verwaltung der Anmeldungen. Hierbei wird unterschieden zwischen der Anmeldung für den gesamten Vorkurs und der Auswahl spezifischer Tutorien.

• Unabhängige Anmeldung: Häufig werden zur Verwendung universitärer Dienste interne Anmeldedaten benötigt, welche einigen Studenten noch nicht zur Verfügung stehen. Ein unabhängiges Registrierungsverfahren soll hier Abhilfe schaffen.
• Anmeldung für den Vorkurs: Die Software soll es ermöglichen, eine zentrale Anmeldemöglichkeit für kapazitätsbegrenzte Vorkurse anzubieten. Dabei sollen durch einen Fragebogen bevorzugt Studenten mit weniger Vorerfahrung zugelassen werden.
• Anmeldung zu Tutorien: Flexible Eintragung anhand der Verfügbarkeit von Plätzen.
• Bestätigungs- und Erinnerungsmails: Die Software sollte automatisierte Bestätigungs- und Erinnerungsemails für Anmeldungen versenden, um die Teilnehmer regelmäßig zu informieren.

Benutzerfreundlichkeit und Datensicherheit

• Intuitive Benutzeroberfläche: Die Software muss eine benutzerfreundliche Oberfläche bieten, die für alle Beteiligten (Administratoren, Dozenten, Tutoren, Studenten) einfach zu bedienen ist.
• Datenschutz und Sicherheit: Die Software muss datenschutzkonform sein und den Schutz personenbezogener Daten gewährleisten. Dies beinhaltet eine sichere Anmeldung und verschlüsselte Datenspeicherung. Zur Umsetzung sollte die Architektur auf Basis des Zero Trust Prinzips gebaut werden (mindestens TLS, wenn möglich mTLS zur Kommunikation, auch im serverseitigen Docker-Netzwerk).
• Mobiler Zugriff: Idealerweise sollte die Software auch auf mobilen Geräten zugänglich sein

Architektur

Überblick

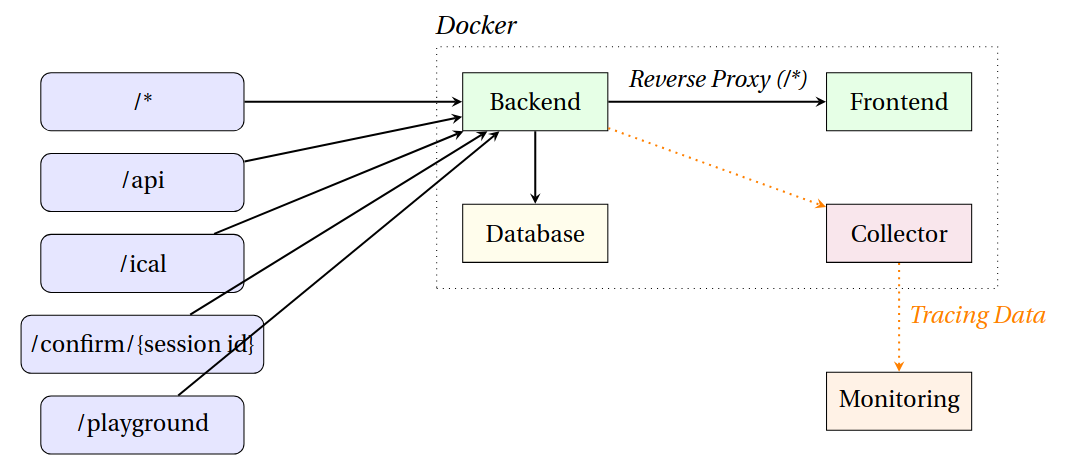

Die Architektur ist so gestaltet, dass das Backend die zentrale Rolle einnimmt und alle Anfragen verarbeitet. Durch das direkte Reverse Proxying von /*-Anfragen an das Frontend wird der Bedarf an einer dedizierten Proxy-Komponente wie NGINX umgangen. Somit wird die Komplexität reduziert und der Ressourcenbedarf minimiert. Das Backend sendet sog. Tracing-Daten an einen internen Collector. Dabei handelt es sich um mit Zeitstempel versehene Logs, welche die Ausführungszeit einzelner Aktionen dokumentiert. Der Collector sammelt diese und schickt sie an einen externen Monitoring-Service wie Grafana zur Visualisierung.

Technologien und Tools

Frontend: Next.js

Next.js bietet serverseitiges Rendering und statische Seiten-Generierung, was zu schneller Ladezeit und besserer SEO führt, ideal für Webanwendungen, die dynamische und gleichzeitig gut indexierte Inhalte benötigen. Die integrierte Routing-Funktion erleichtern die Entwicklung und sorgen für eine performante, einfach wartbare Codebasis.

Ordnerstruktur

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

frontend
├── app # Alle Unterordner (ausg. (*)) sind Routing-Einheiten
│   ├── (form-tutor)
│   │   └── form-tutor # Formular zur Eintragung von Verfügbarkeiten für Tutorien
│   ├── (planner) # Landingpage Studenplan mit weiteren Administrationsmöglichkeiten
│   │   ├── applications
│   │   ├── events
│   │   ├── overview
│   │   ├── settings
│   │   └── tutorials
│   └── (registration)
│       └── register
├── assets # Statische Ressourcen
│   └── fonts
├── components # Wiederverwendbare UI-Komponenten
│   └── ui # shadcn Komponenten (https://ui.shadcn.com/)
├── config # Konfigurationsdateien
├── lib # Hilfsfunktionen
│   ├── context
│   └── gql
│       ├── generated # Generierte Objekte (Mutations/Queries) von GraphQL
│       ├── mutations
│       └── queries
├── public # Statische öffentliche Dateien
├── styles # Stile und CSS-Dateien
└── types # Typen für TypeScript-Objekte

Backend-Kommunikation

Die Kommunikation zum API-Endpunkt erfolgt über eine Kombination der Bibliotheken graphql-request und graphql-codegen. Erstere simplifiziert dabei die Kommunikation mit dem Backend, wobei letztere das Schreiben der Anfragen und Verarbeiten der Responses erleichtert. graphql-codegen generiert zum Einen aus dem GraphQL-Schema in server/graph/schema.graphqls alle für die Frontend-Entwicklung relevanten Typen wie Event oder Room. Und zum Anderen alle Queries und Mutations definiert in frontend/lib/gql/queries, bzw. .../mutations.

Das Erstellen einer Query wird nun beispielhaft gezeigt:

1. Definition

frontend/lib/gql/queries/events.graphql

1
2
3
4
5
6
7
8

query eventTopic($id: Int!) {
    events(id: [$id]) {
        topic {
            name
            color
        }
    }
}

2. Generierung

1
2

cd frontend
npm run codegen

3. Verwendung in Next.js

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

import {
    Label,
    EventTopicDocument,
    EventTopicQuery,
    EventTopicQueryVariables,
} from "@/lib/gql/generated/graphql";
import { useState } from "react";

// event topic is a Label
const [label, setLabel] = useState<Label>();

const fetchData = async () => {
    const vars: EventTopicQueryVariables = {
        id: 1,
    };

    const eventData = await client.request<EventTopicQuery>(
        EventTopicDocument,
        vars
    );

    if (eventData.events.length) {
        setLabel(eventData.events[0].topic)
    }
}

Provider

Provider dienen der Bereitstellung komponentenübergreifender Daten in einem Kontext. Alle in dieser Anwendung essenziellen Provider werden nun in ihrer Funktion erläutert:

• UserProvider: Sobald ein User angemeldet ist, wird ein Objekt vom Typ User mit den Nutzerdaten in den Kontext gesetzt. Dieses gibt der Software Auskunft über Zugriffsrechte, bzw. Zuweisungen oder Anmeldungen.

1
2
3
4

type UserContextType = {
  user: User | null;
  setUser: (user: User | null) => void;
};

• UmbrellaProvider: Wird beim Laden der Seite gesetzt. Enthält die ID des Umbrella-Events, ein übergeordnetes Event, welche einen Vorkurs an Events als Parent unter sich vereint. Die ID wird aus dem Suchparameter e geladen. Ist dieses nicht gegeben, wird das in nächster Zukunft liegende Umbrella-Event gewählt und als Suchparameter gesetzt. e kann optional auch die ID einer Veranstaltung innerhalb eines Vorkurses haben. Dadurch wird neben dem Parent Umbrella-Event auch eine closeupID gesetzt und die Veranstaltung im Popup geöffnet (Randnotiz: Das Veranstaltungspopup lässt sich alleine durch das Setzen, bzw. Entfernen der closeupID öffnen oder schließen).

1
2
3
4
5
6

type UmbrellaContextType = {
  umbrellaID: number | null;
  setUmbrellaID: (id: number | null) => void;
  closeupID: number | null;
  setCloseupID: (id: number | null) => void;
};

Backend: GraphQL (gqlgen)

GraphQL ermöglicht es, genau die Daten abzufragen, die für die jeweilige Ansicht benötigt werden, was die Netzwerkbelastung reduziert und die Client-Performance steigert. Mit gqlgen in Go kann man ein performantes Backend entwickeln, das typsicher, leicht und skalierbar ist.

Ordnerstruktur

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

server
├── db # Initialisierung von Postgres
├── email # Handling des E-Mail-Verkehrs
├── graph # GraphQL Objektdefinitionen- und Implementierungen
│   └── model
├── ical # Generierung des ICS-Kalenders
├── maintenance # Regelmäßige Jobs, um Datenbank aufzuräumen
├── models # Datenbankrelationen
├── password # Hashfunktionen
└── tracing # OpenTelemetry-Anbindung

server/server.go bildet mit der Definition und Implementierung aller Routen (s.o.) die zentrale Schnittstelle der Applikation.

API-Implementierung

Für die Implementierung des API-Endpunktes wird gqlgen verwendet. Das Hinzufügen einer Query wird nun beispielhaft gezeigt. Ziel ist eine Begrüßung “Hallo, <Name>.” zu erhalten:

1. Hinzufügen zu “high level” Konfigurationsdatei

server/graph/schema.graphqls

1
2
3
4
5
6
7
8

# ...

type Query {
    greet(name: String!): String!
    # ...
}

# ...

2. Generieren der Typen und Funktion

1
2

cd server
go run github.com/99designs/gqlgen generate

3. Die zu implementierende Funktion bearbeiten (generiert in 2.)

server/graph/schema.resolvers.go

1
2
3
4
5
6
7

// ...

func (r *queryResolver) Greet(ctx context.Context, name string) (string, error) {
    return fmt.Sprintf("Hallo, %s.", name), nil
}

// ...

4. Jetzt kann vom Frontend eine entsprechende Query gestartet werden (s. 2.2.1.2)

Datenbankanbindung

Zur Anbindung der Datenbank kommt das Object-Relational Mapping (ORM) bun zum Einsatz, ein leistungsstarkes Tool, das die Interaktion mit PostgreSQL stark vereinfacht. Die Initialisierung der Datenbankverbindung sowie grundlegende Konfigurationsarbeiten werden im Modul server/db/ durchgeführt. Dieses Modul beinhaltet nicht nur den Aufbau der Verbindung, sondern auch die Migration des Datenbankschemas und das Einfügen von Testdaten. Solche Testdaten dienen der lokalen Entwicklungs- und Testumgebung und ermöglichen es, neue Funktionen effizient zu evaluieren.

Für die Weiterentwicklung der Software empfiehlt es sich, sich am bestehenden Schema in der Datei server/graph/schema.resolvers.go zu orientieren. Diese Datei enthält bereits implementierte Queries und Mutations, die als Vorlagen dienen können, um neue Funktionalitäten konsistent und wartbar hinzuzufügen. Es ist dabei ratsam, Datenbankanfragen primär in dieser zentralen Datei zu definieren, um eine übersichtliche und einheitliche Codebasis zu gewährleisten.

Sollten komplexere oder wiederverwendbare Funktionen benötigt werden, wie beispielsweise Passwort-Hashing oder datenbankunabhängige Logiken, sollten diese in eigene Module ausgelagert werden. Ein Beispiel hierfür ist das Modul server/password/, das alle notwendigen Funktionen für die sichere Verarbeitung und Verwaltung von Passwörtern bereitstellt. Eine ähnliche Struktur kann auch für andere funktionale Bereiche übernommen werden, um die Übersichtlichkeit und Wiederverwendbarkeit zu fördern.

Sicherheit

Das Backend implementiert alle standardmäßigen Methoden zur datenschutzkonformen und sicheren Speicherung von Passwörtern sowie Nutzerdaten.

• Speicherung: Passwörter werden sowohl mit Salt als auch Pepper versehen und gehashed gespeichert. Der Pepper ist als Umgebungsvariable anzugeben
• Kommunikation: Das serverseitige Docker-Netzwerk ist nach dem Zero Trust Prinzip gebaut, jegliche Kommunikation ist demnach via mTLS durch self-signed Zertifikate gesichert.

Datenbank: PostgreSQL

PostgreSQL ist ein leistungsstarkes und SQL-konformes relationales Datenbanksystem mit Unterstützung für erweiterte Funktionen wie JSON-Speicherung und Volltextsuche, was Flexibilität bei der Datenmodellierung ermöglicht.

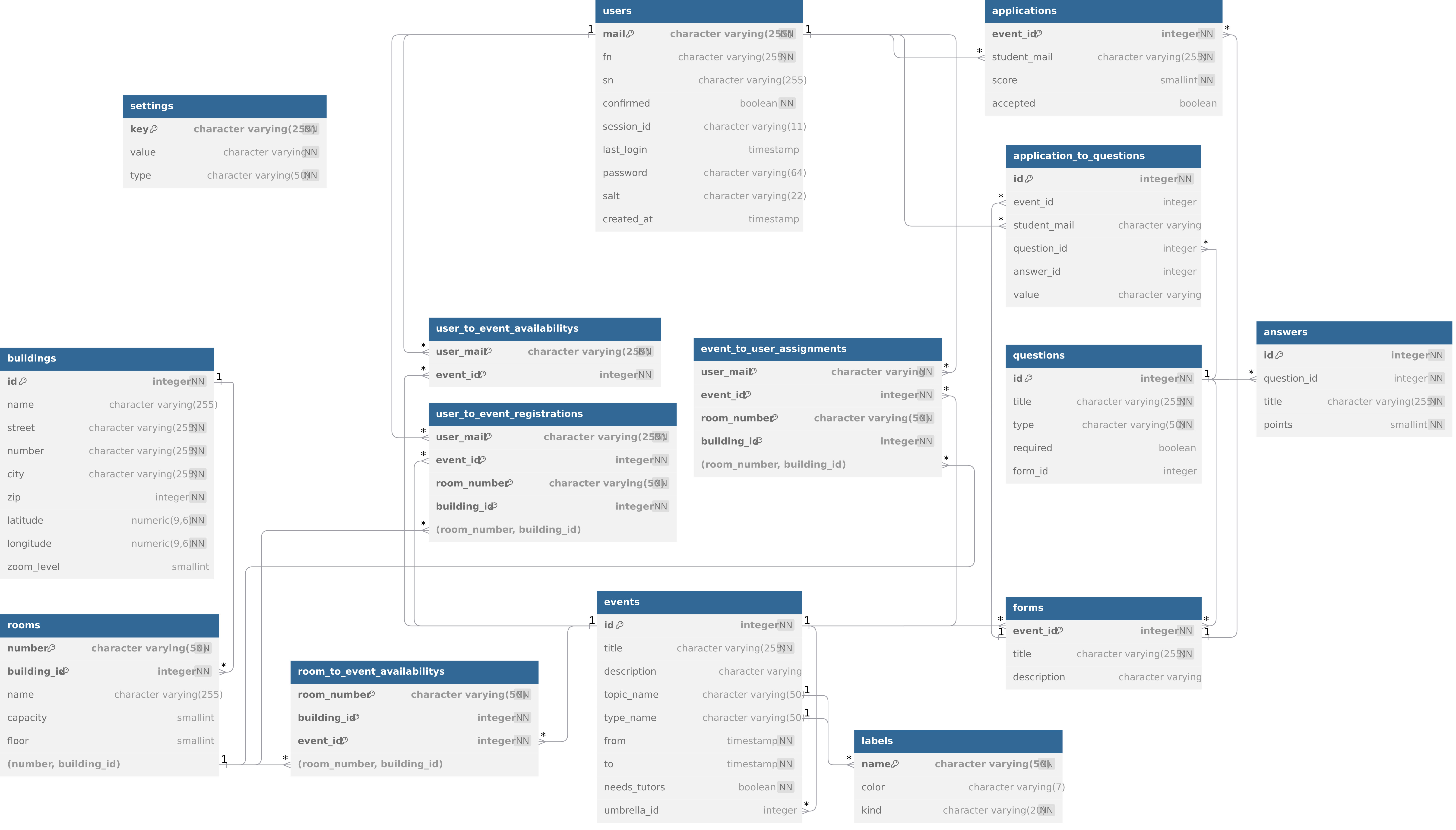

ER-Diagram

Die wichtigsten Eigenschaften dargestellter Entitäten werden hier erläutert:

• events: Die Software unterscheidet zwischen zwei Arten von Events. Zunächst jene im folgenden als Umbrella-Event bezeichnet, und Events, welche zu einem Umbrella-Event gehören. Einfacher ausgedrückt, sprechen wir hier von Veranstaltungen, welche zu einem Vorkurs gehören.
  • Ein Tutorium ist kein Event. Es handelt sich um eine ternäre Beziehung aus Tutor, Raum und Event.
• rooms: Räume existieren nur mit refereziertem Building. Der Primärschlüssel setzt sich daher zusammen aus Raum-number und building_id.

Hauptfunktionen

Stundenplan

Der Stundenplan ist das zentrale Element dieser Software. Es handelt sich um die Landingpage und ist die Schnittstelle zwischen Organisatoren und Studenten.

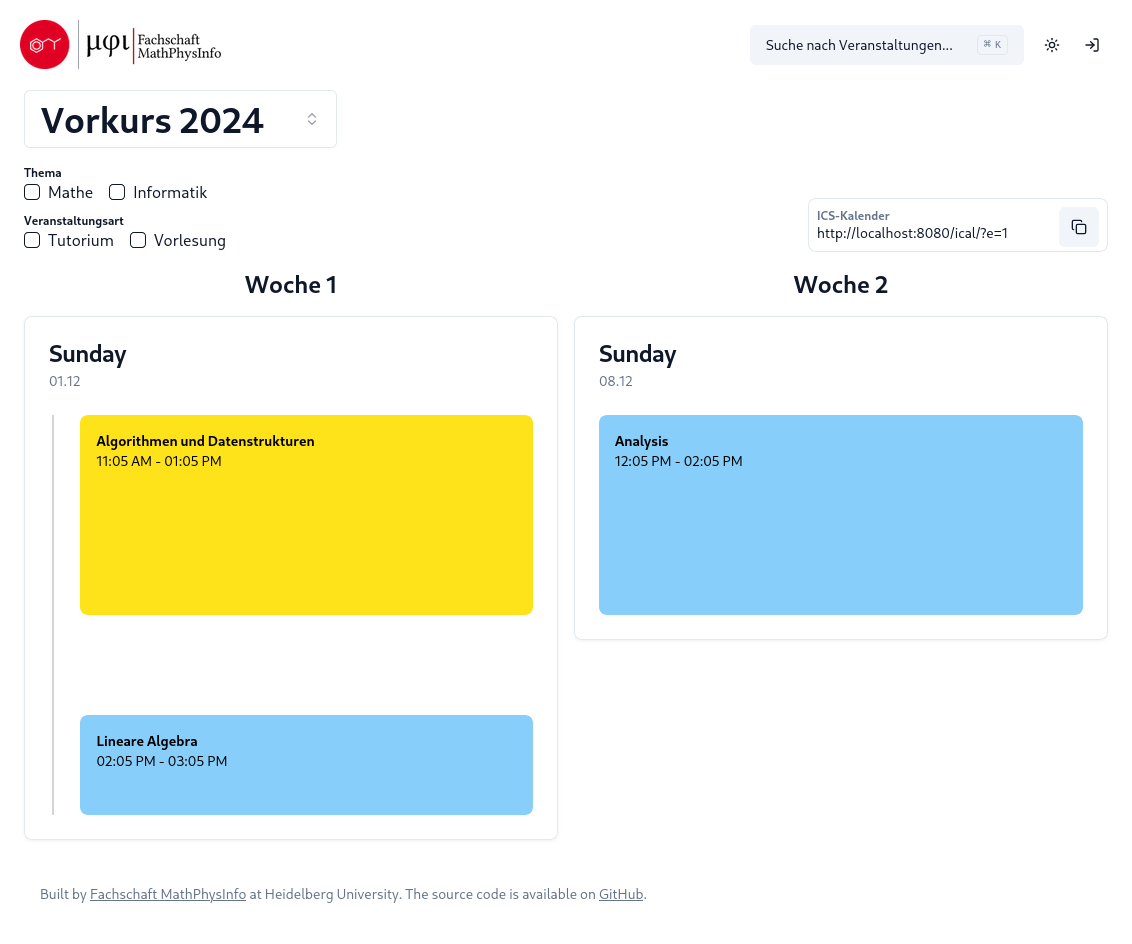

Folgende Abbildung beinhaltet (v.o.):

• den Header (v.l.) mit dem Logo, einer Veranstaltungssuche, Auswahl der Seitendarstellung (Hell, Dunkel) und dem Nutzerlogin.
• die Vorkurswahl in Form eines Dropdownmenüs.
• Filterkriterien sowie ein sich dynamisch verändernder Link aufgrund des eingestellten Vorkurses und der Filter. Dieser kann kopiert und bspw. in den Outlook-Kalender eingefügt werden, um Veranstaltungen dort verfügbar zu haben.
• den Stundenplan mit Veranstaltungen gruppiert nach Woche (horizontal) und Tag (vertikal).

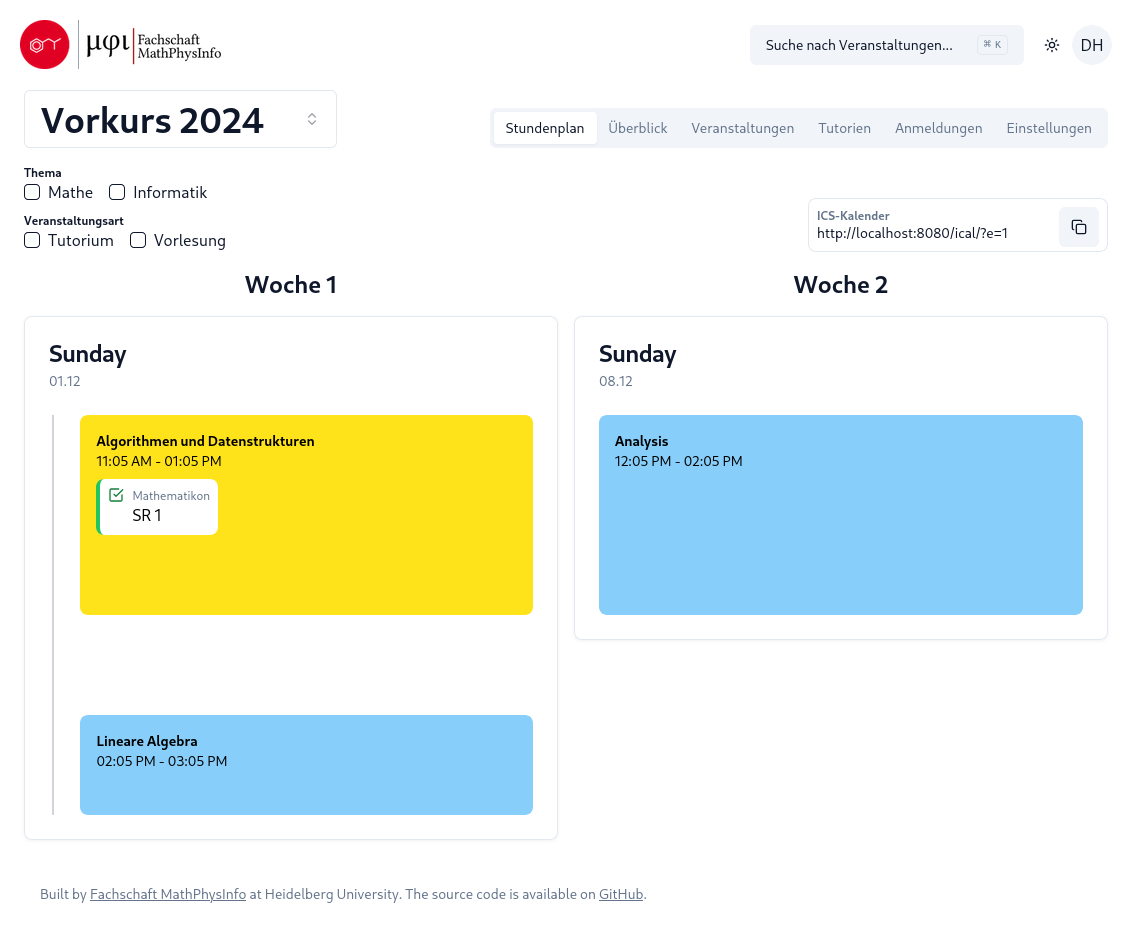

Auf folgender Abbildung ist die Ansicht eines Admin-Nutzers, eingetragen in einem Tutorium der Veranstaltung ‘Algorithmen und Datenstrukturen’ zu sehen. Unabhängig davon kann über ein zusätzliches Panel (parallel zur Vorkurswahl), der gesamte Vorkurs bearbeitet werden.

Veranstaltungssuche

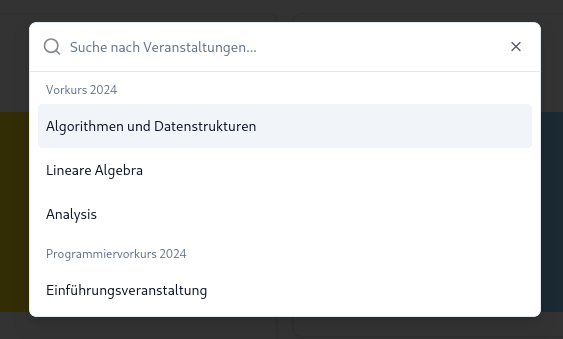

Die Veranstaltungssuche erleichtert das Auffinden spezifischer Veranstaltungen anhand verschiedener Filterkriterien wie Titel, Dozent oder Datum. Die Suchfunktion implementiert Fuzzy finding, d.h. Abkürzungen wie ‘alda’ führen zum Suchergebnis ‘Algorithmen und Datenstrukturen’. Diese Funktion ist besonders nützlich für Organisatoren, die gezielt nach Veranstaltungen suchen, und für Studenten, die sich über einzelne Veranstaltungen informieren möchten.

Tutorien

An- bzw. Abmeldung

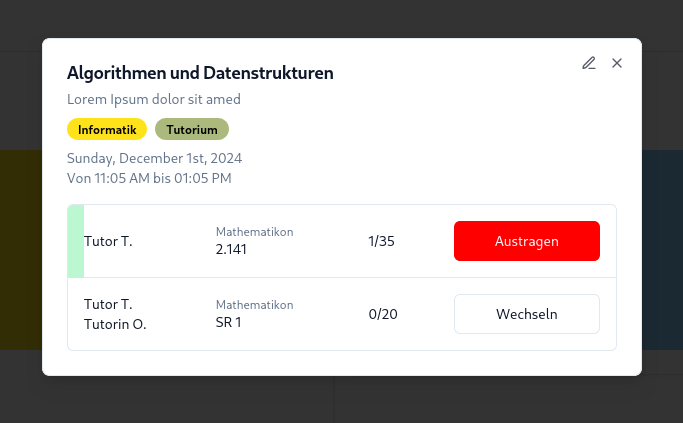

Studenten können sich über eine intuitive Benutzeroberfläche für Tutorien an- oder abmelden. In der Detailansicht einer Veranstaltung werden alle relevanten Informationen wie Zeit, Ort und verfügbare Plätze angezeigt. Dies ermöglicht eine einfache Verwaltung der Teilnahme.

Flexible Bearbeitung

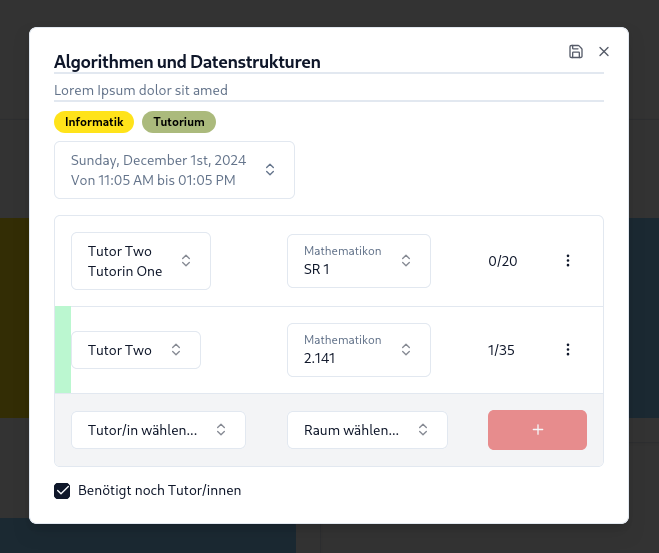

Organisatoren können Tutorien flexibel anpassen, beispielsweise Änderungen an Zeiten, Räumen oder Teilnehmerkapazitäten vornehmen. Die Bearbeitungsfunktion ist so gestaltet, dass Aktualisierungen ohne großen Aufwand umgesetzt werden können.

Registrierung zu Vorkursen

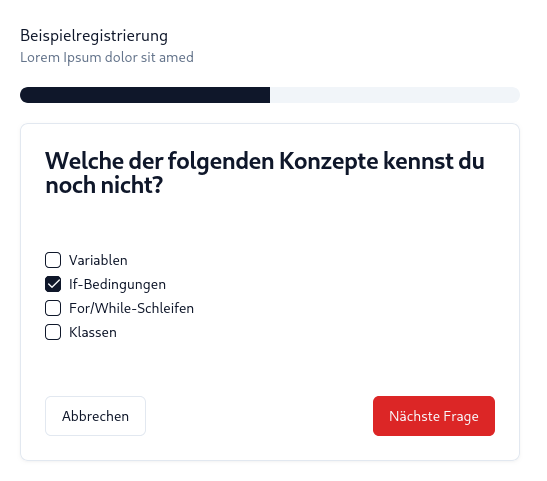

Die Registrierung ermöglicht es, kapazitätsbegrenzte Vorkurse für jene verfügbar zu machen, welche diese am ehesten benötigen. Über ein Formular wird zunächst Wissen abgefragt. Je weniger man weiß, umso mehr Punkte bekommt man. Zur Anlegung eines Quizes stehen drei verschiedene Komponenten zur Verfügung:

• Slider: Setzen des Sliders auf eine Zahl zwischen zwei Werten (“auf einer Skala von 1-10, wie viel Programmiererfahrung hast du?”)
• Multiple Choice
• Single Choice

Später können dann beispielsweise die Top 80 zugelassen werden.

ICS-Kalender

Alle geplanten Veranstaltungen können in Form eines ICS-Kalenders exportiert werden. Dadurch können Studenten ihre persönlichen Zeitpläne in Kalenderanwendungen wie Outlook oder Google Kalender integrieren und behalten somit stets den Überblick über ihre Termine.

E-Mail Kommunikation

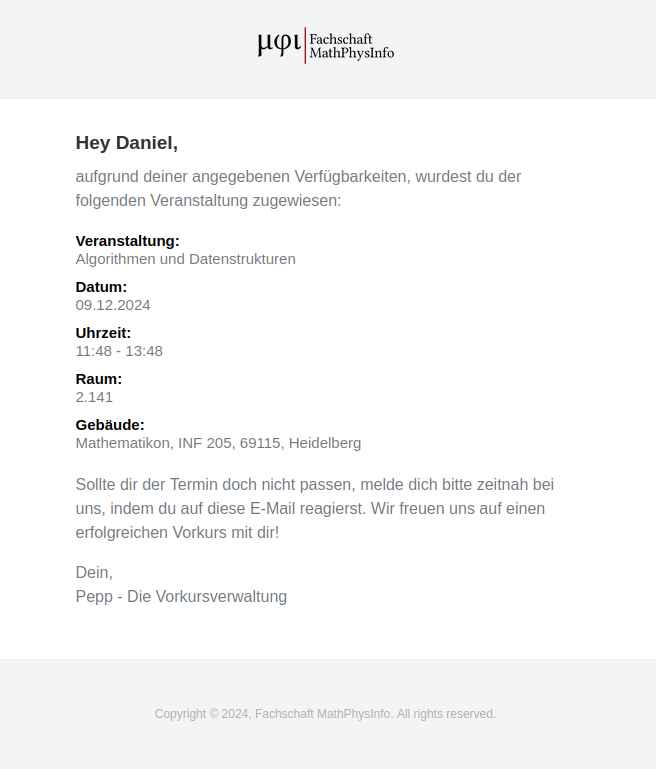

Um alle Beteiligten stets informiert zu halten, versendet pepp Mails. Auf folgender Abbildung sieht man beispielsweise eine Benachrichtigung an einen Tutor, nachdem dieser einer Veranstaltung zugewiesen wurde.

Deployment

1. Umgebungsvariablen angeben in .env.local

1

cp .env .env.local

Das Backend verschickt E-Mails. Dafür wird ein SMTP-Server benötigt, z.B.:

1
2
3
4
5

SMTP_HOST=smtp.example.de
SMTP_USER=example@example.de
SMTP_PASSWORD=1234
SMTP_PORT=465
FROM_ADDRESS=vorkurs@example.de

2. OpenTelemetry-Collector-Konfiguration otel-collector-config.yaml anpassen (mehr Infos)
3. mTLS-Zertifikate generieren: ./gen_certs.sh
4. Docker-Image bauen: docker compose build
5. Starten: docker compose up -d && docker compose logs -f

Weiterentwicklung und Ausblick

• Overbooking
• Mailman 3 API
• Drittanbiederauthentifizierungsservices

Fazit

Die vorgestellte Softwarelösung pepp adressiert effektiv die organisatorischen Herausforderungen der Verwaltung von Vorkursen für Erstsemester. Durch eine Kombination aus intuitiver Benutzeroberfläche, modularer Architektur und Funktionen wie Veranstaltungsplanung, Raumverwaltung, Tutorienmanagement und Anmeldesystem bietet die Anwendung eine umfassende Plattform zur Optimierung wiederkehrender Prozesse.

Besonders hervorzuheben sind die Sicherheitsmaßnahmen wie mTLS-basierte Kommunikation und sichere Passwortspeicherung sowie die Integration moderner Technologien wie GraphQL und Next.js, die eine hohe Flexibilität und Skalierbarkeit garantieren. Funktionen wie der ICS-Kalenderexport und automatisierte E-Mail-Benachrichtigungen fördern zusätzlich die Nutzerfreundlichkeit und steigern die Effizienz im Umgang mit Veranstaltungen.

Dennoch gibt es Potenzial zur Weiterentwicklung. Funktionen wie ein erweitertes Overbooking-Management oder zusätzliche Anbindungen an weitere Authentifizierungsservices könnten den Funktionsumfang erweitern und die Anwendung noch attraktiver machen. Insgesamt stellt pepp eine solide Basis für die langfristige Qualitätssicherung und Verbesserung der Vorkursverwaltung dar, mit der Perspektive, in Zukunft auch weitere universitäre Organisationsprozesse zu unterstützen.
